«Steam Deck без изображения»: как 4 дня кропотливой диагностики и микропайки вернули консоль к жизни.

🔍 Первый этап: диагностика силовых цепей

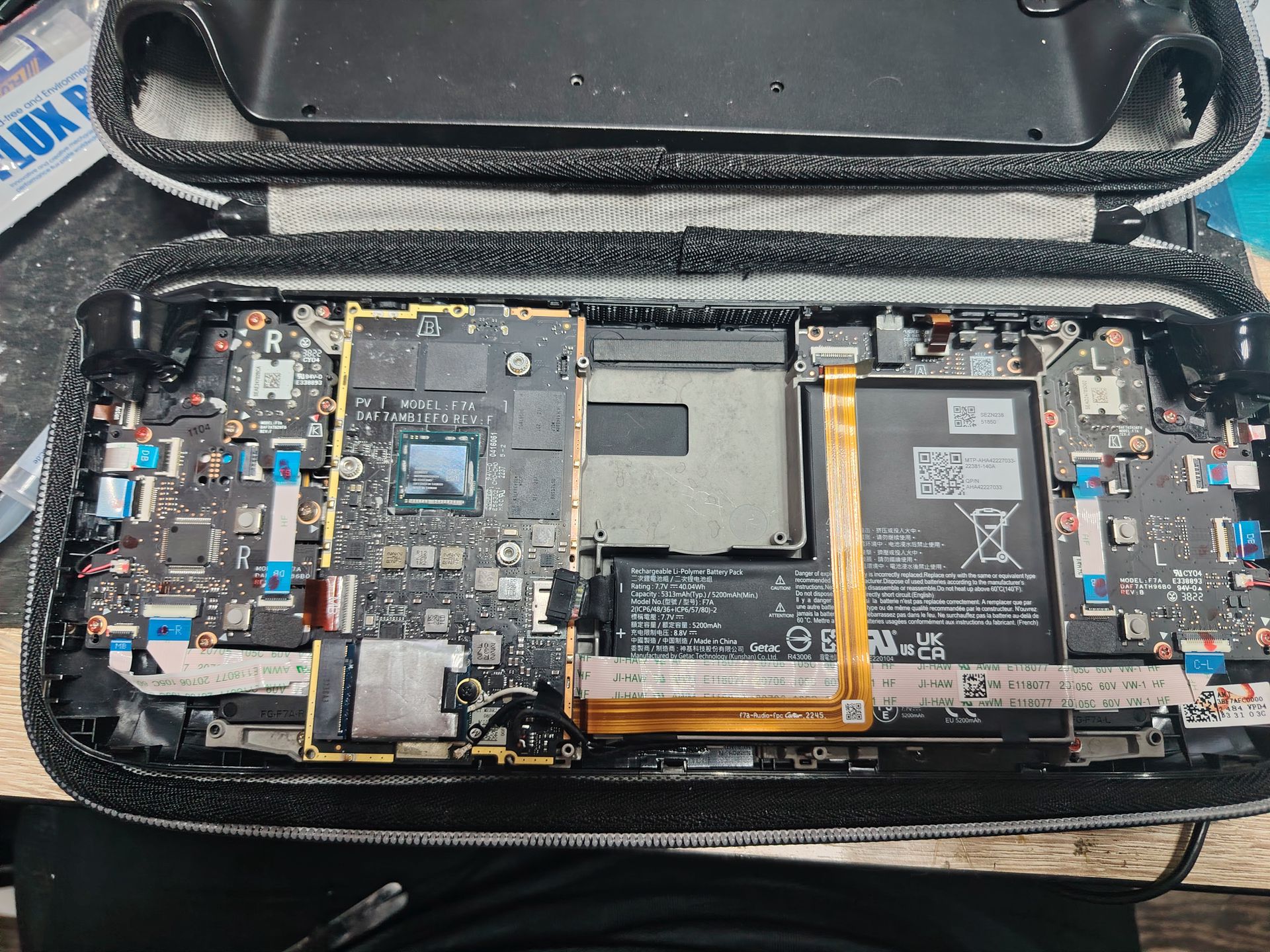

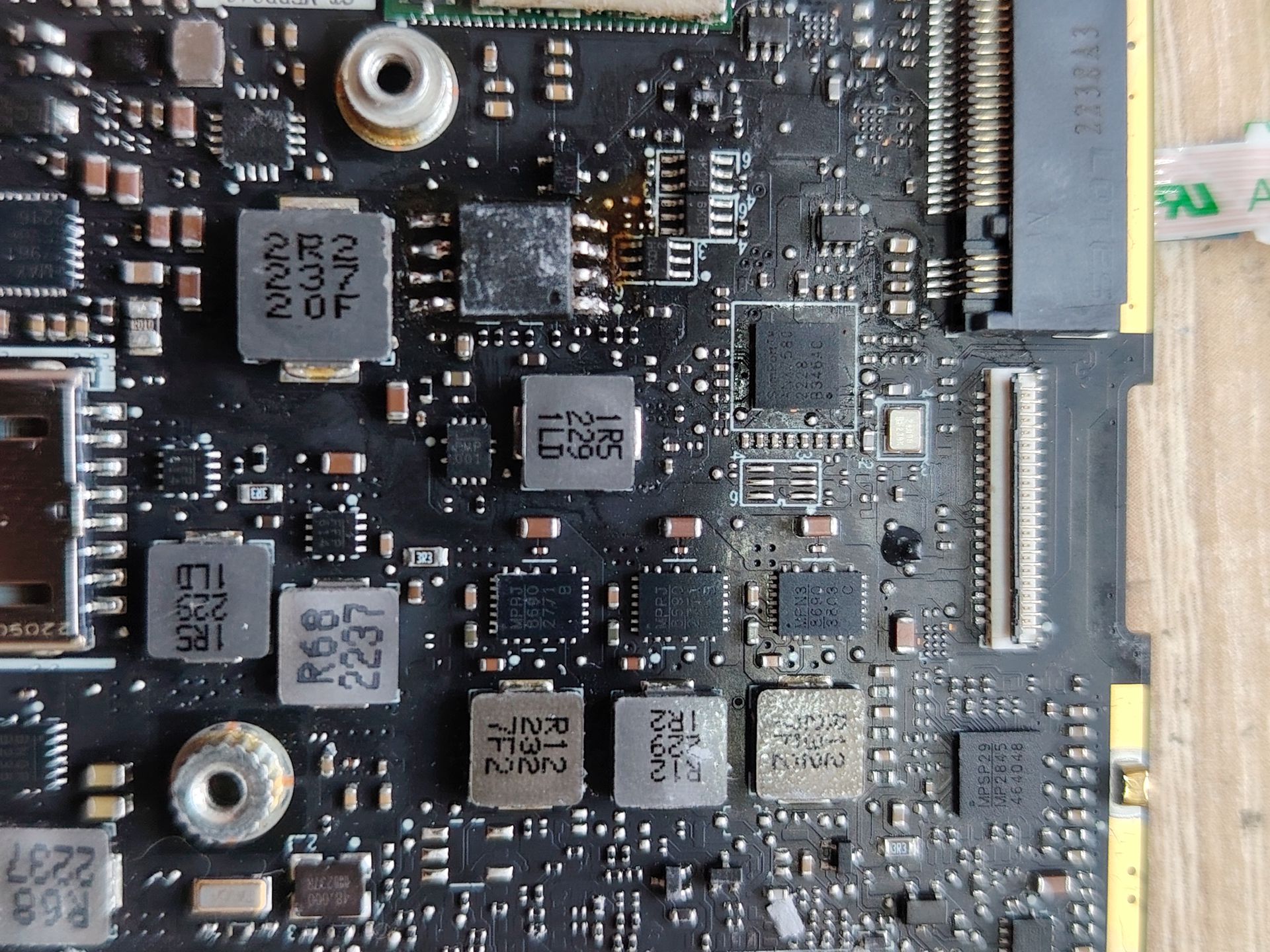

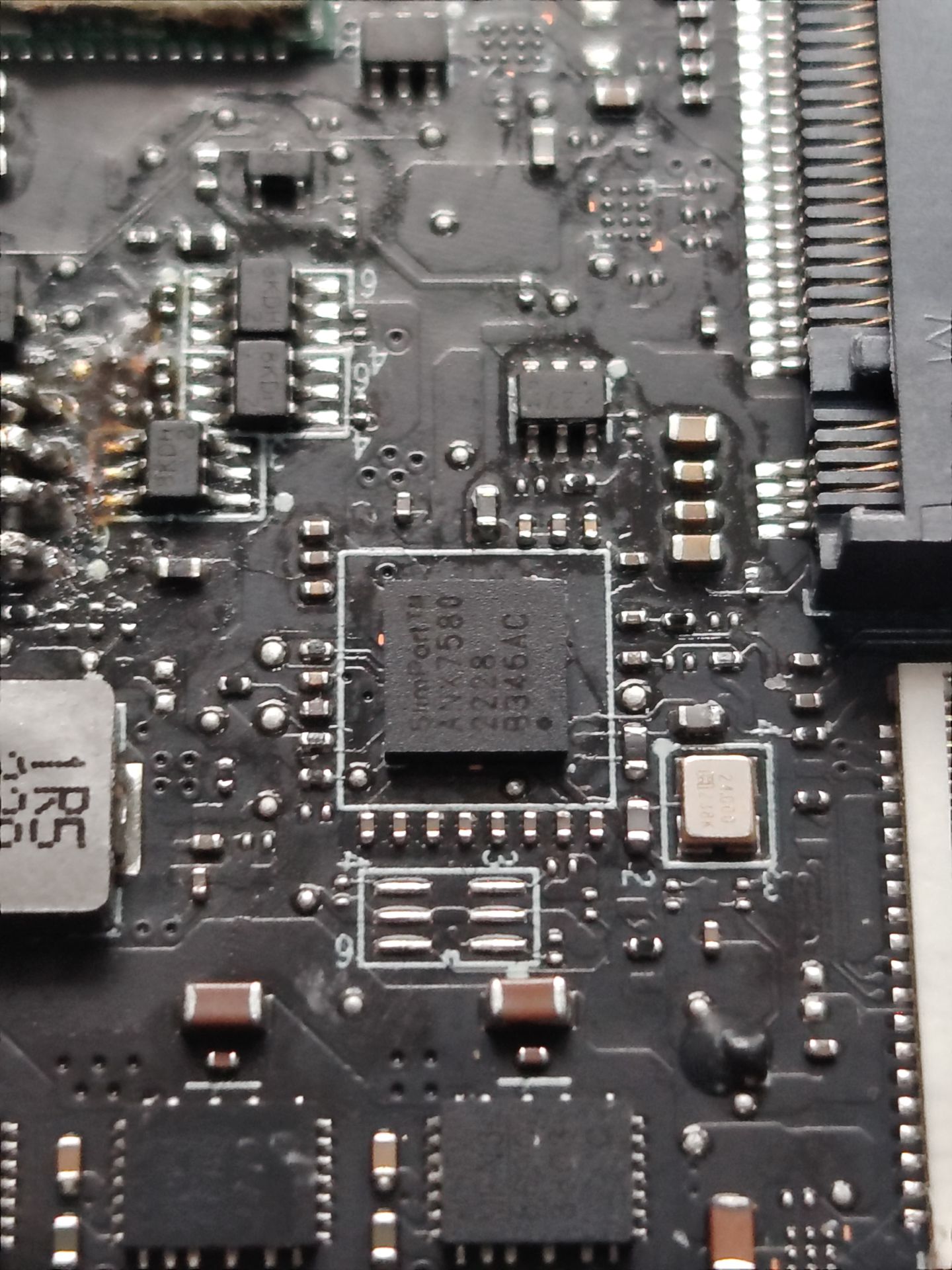

Вскрыли корпус и провели инструментальную проверку. Мультиметр быстро выявил аномалии:

• Два стабилитрона Z9 (5.5 В) имели утечку;
• Ключевой контроллер питания +MAX77961EFV06 нагревался сверх нормы.

Оба компонента были заменены (PMIC оказался у нас в наличии, стабилитроны быстро нашли у проверенных поставщиков). Плата очищена, цепи прозвонены на КЗ, сопротивления приведены в норму. Нагрев ушёл, но консоль по-прежнему не подавала признаков жизни. Стало очевидно: проблема ушла глубже — в логику управления и загрузочную прошивку.

💾 Второй этап: восстановление BIOS

Считали дамп с флеш-чипа программатором. Структура памяти была нарушена: большие участки содержали нули и значения 0xFF , что характерно для некорректной записи или прерванного процесса прошивки. На плате оставались следы выпайки чипа, указывающие на предыдущие попытки восстановления.

Вместо того чтобы действовать наугад, мы пошли по системному пути: нашли чистый заводской образ, адаптировали его под конкретную ревизию устройства и вручную прописали корректные идентификаторы ME и DMI . Работа требовала внимания к каждому байту, сверки контрольных сумм и понимания архитектуры загрузчика x86-консолей. После нескольких итераций дамп был готов, чип установлен, и приставка впервые отозвалась: появились звуки загрузки, откликнулись кнопки, система начала инициализировать ядро. Но экран оставался тёмным.

🖥 Третий этап: диагностика дисплейного модуля

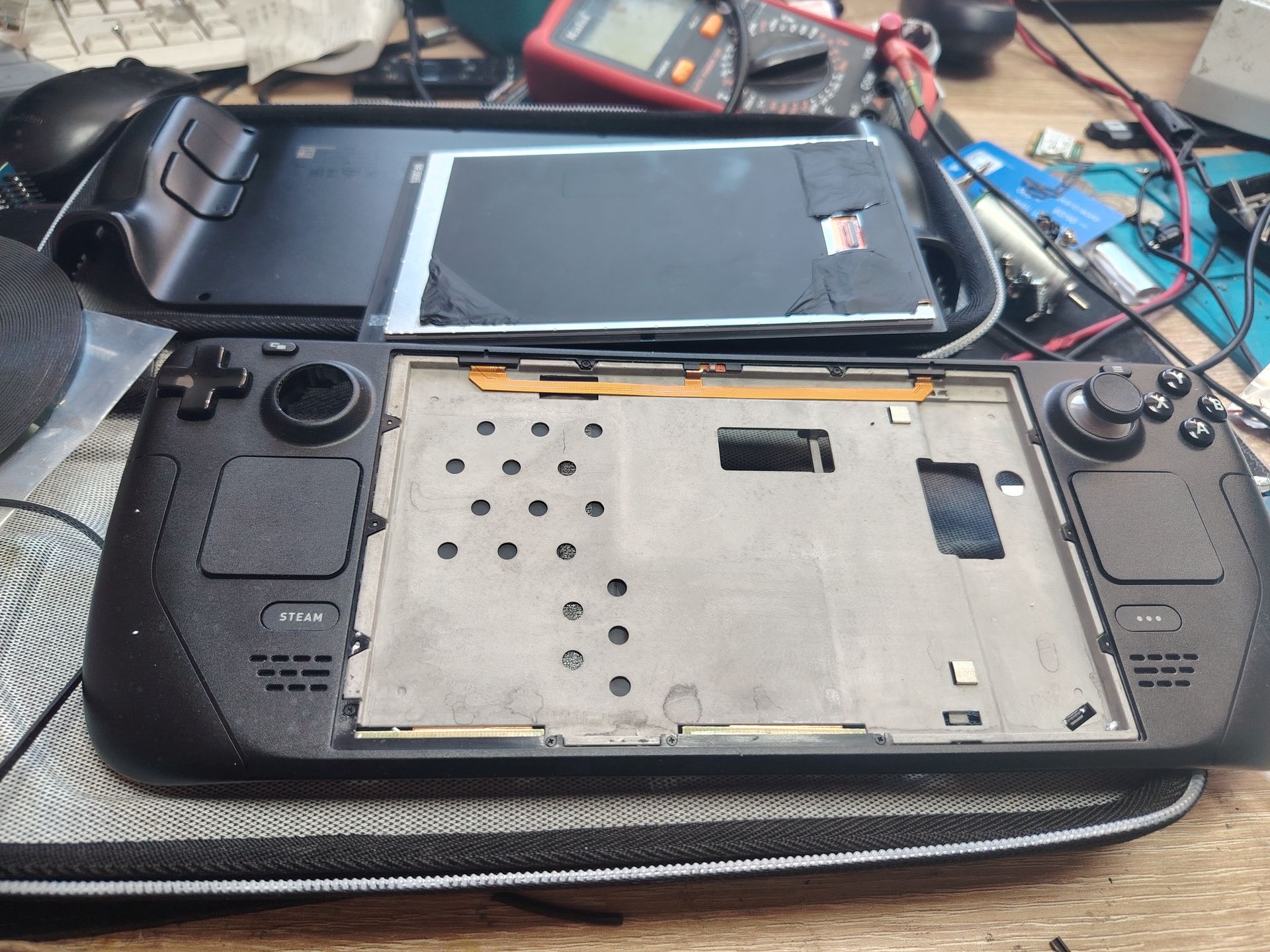

Логика подсказывала проверить видеоподсистему на уровне самой матрицы. Мы аккуратно расклеили дисплейный модуль, соблюдая температурный профиль и не повреждая тонкие гибкие шлейфы. Внутри обнаружился перегоревший предохранитель на плате самой панели. Вероятно, он вышел из строя из-за нестабильного напряжения на ранних этапах диагностики или скачков в цепях питания до нашего вмешательства.

Заменили предохранитель на штатный номинал, проверили линии, собрали модуль. Первое включение после этого шага дало ожидаемый результат: полноценное изображение, отклик интерфейса, стабильная загрузка SteamOS.

✅ Финал и стресс-тесты

Провели полную сборку, восстановили герметичность дисплейного блока и запустили нагрузочные тесты. Cyberpunk 2077 , Baldur's Gate 3 , Red Dead Redemption 2 — всё работало стабильно, температуры в норме, троттлинг отсутствовал, FPS держался в ожидаемых рамках. Консоль вернулась к заводскому поведению.

Весь ремонт занял 4 дня . Основное время ушло на ручную модификацию BIOS, пошаговую верификацию каждого байта и кропотливую работу с дисплейным модулем. Но именно системный подход, глубокое понимание аппаратной архитектуры и опыт работы на компонентном уровне позволили восстановить устройство, которое могло быть признано неремонтопригодным.

📌 Почему это важно

Современная портативная техника — это плотная интеграция силовой электроники, микропрограмм и тонкой механики. Её восстановление требует не только паяльного оборудования, но и методичности, знания архитектурных особенностей, умения работать с дампами прошивок и понимания, как каждый этап влияет на следующий.

Если ваш Steam Deck, ROG Ally или другой портативный ПК ведёт себя нестандартно или не откликается на базовые методы восстановления, обращайтесь к специалистам, которые сочетают диагностику, микроэлектронику и инженерный опыт. Иногда достаточно одного точного шага, правильного дампа и аккуратной замены предохранителя, чтобы вернуть устройству вторую жизнь.

Гарантия на работу, прозрачная диагностика и опыт решения нестандартных задач — то, что отличает профессиональный ремонт от экспериментов. Доверяйте технику тем, кто понимает, как она устроена внутри.
