Ремонт Steam Deck OLED после утопления — кейс сервиса Master-PC, Набережные Челны

Почему вода убивает консоль быстрее, чем кажется

• Консоль пришла от клиента из Набережных Челнов: её залили жидкостью, затем попытались включить и поставить на зарядку, после чего устройство перестало подавать признаки жизни.
• Питьевая вода, чай или лимонад — это токопроводящий электролит, а не просто влага.
• Пока жидкость на плате, между контактами текут блуждающие токи, и именно в момент подачи питания сгорают ключи, преобразователи и микросхемы.
• Параллельно идёт химическая реакция: дорожки и выводы окисляются за часы, превращаясь в налёт, который разъедает контакты даже без тока.
• Правильный алгоритм один: немедленно обесточить, разобрать, промыть и только потом диагностировать; фен и рис ситуацию не спасают.

Что показала диагностика платы

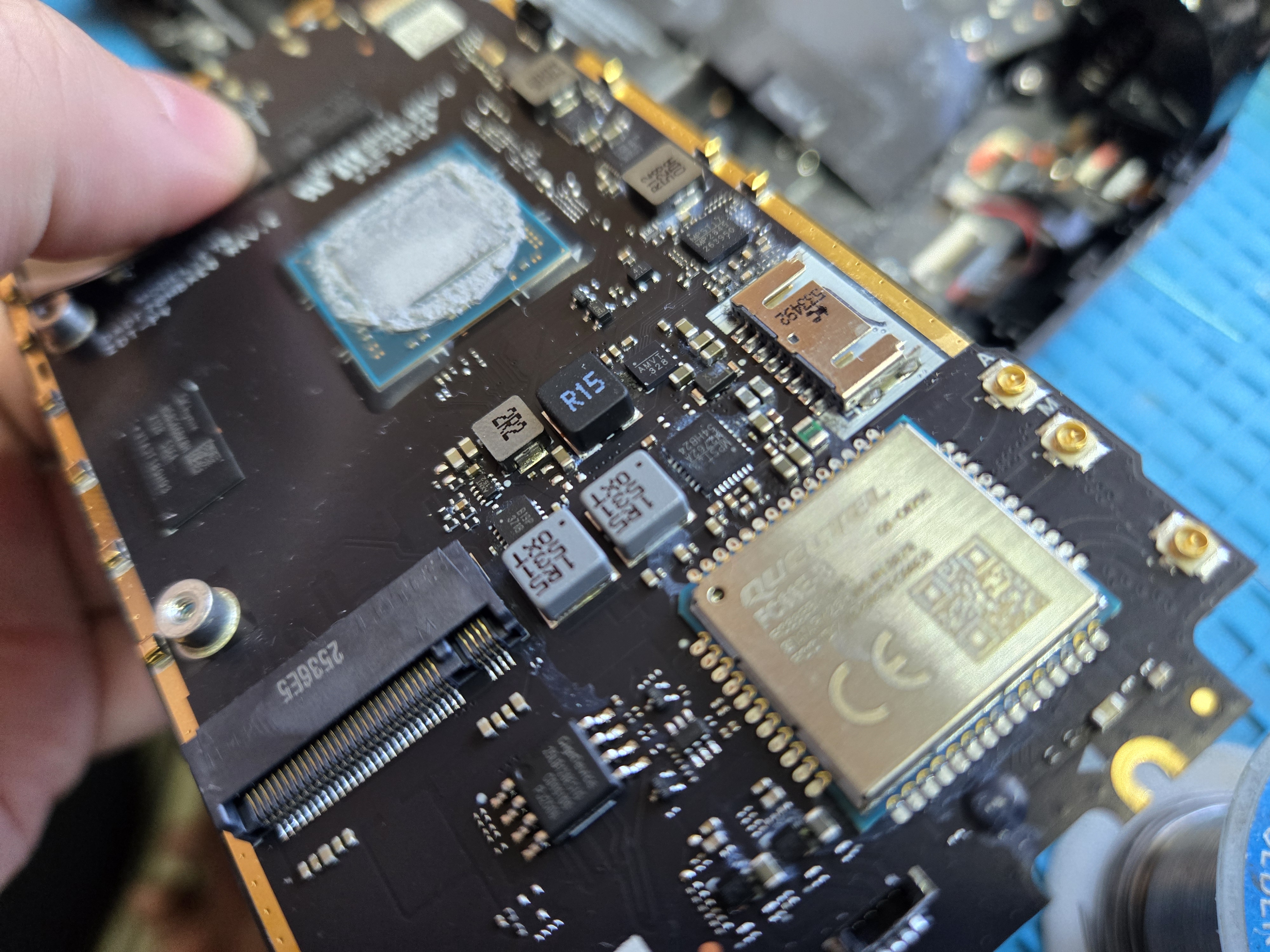

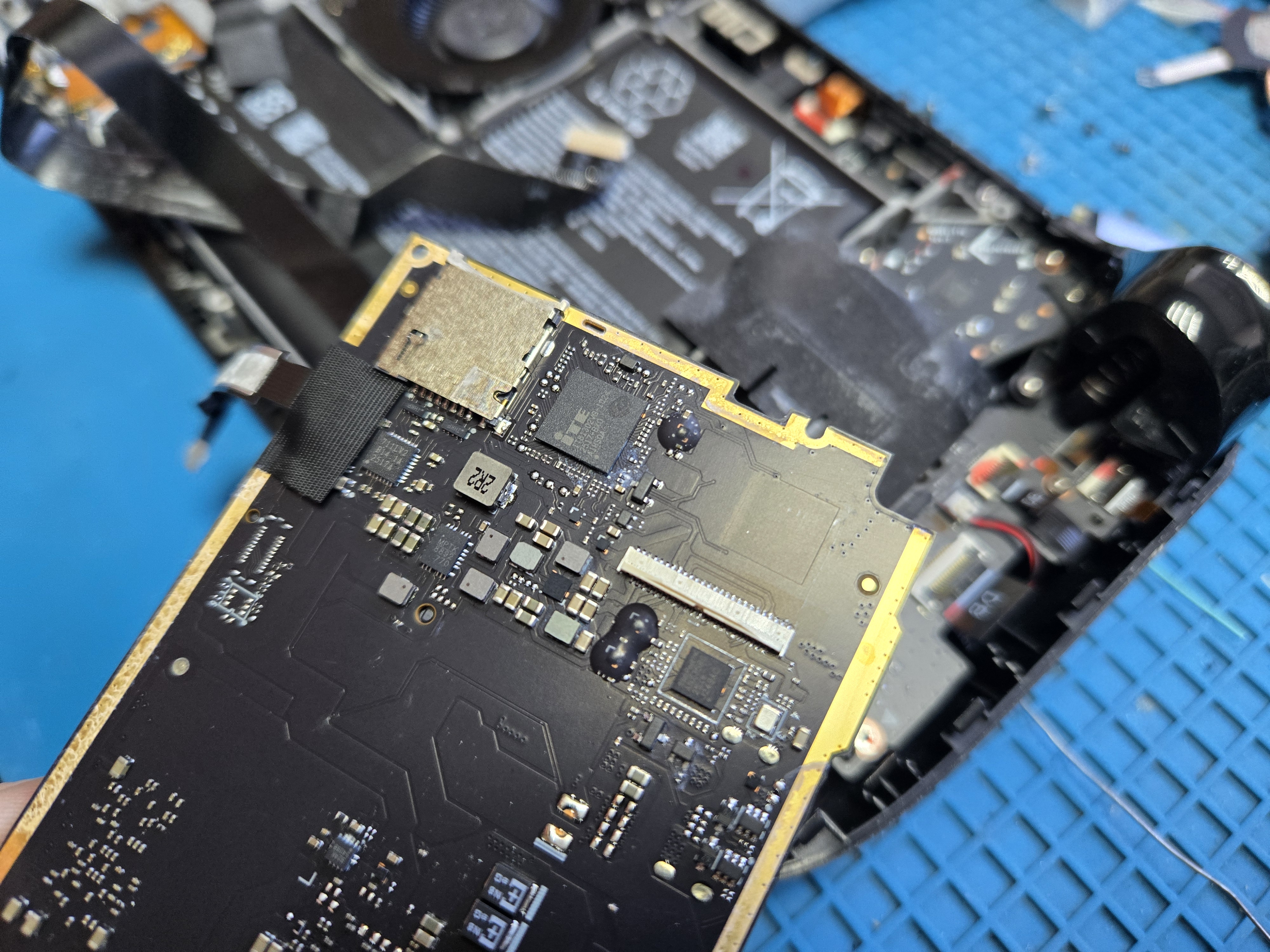

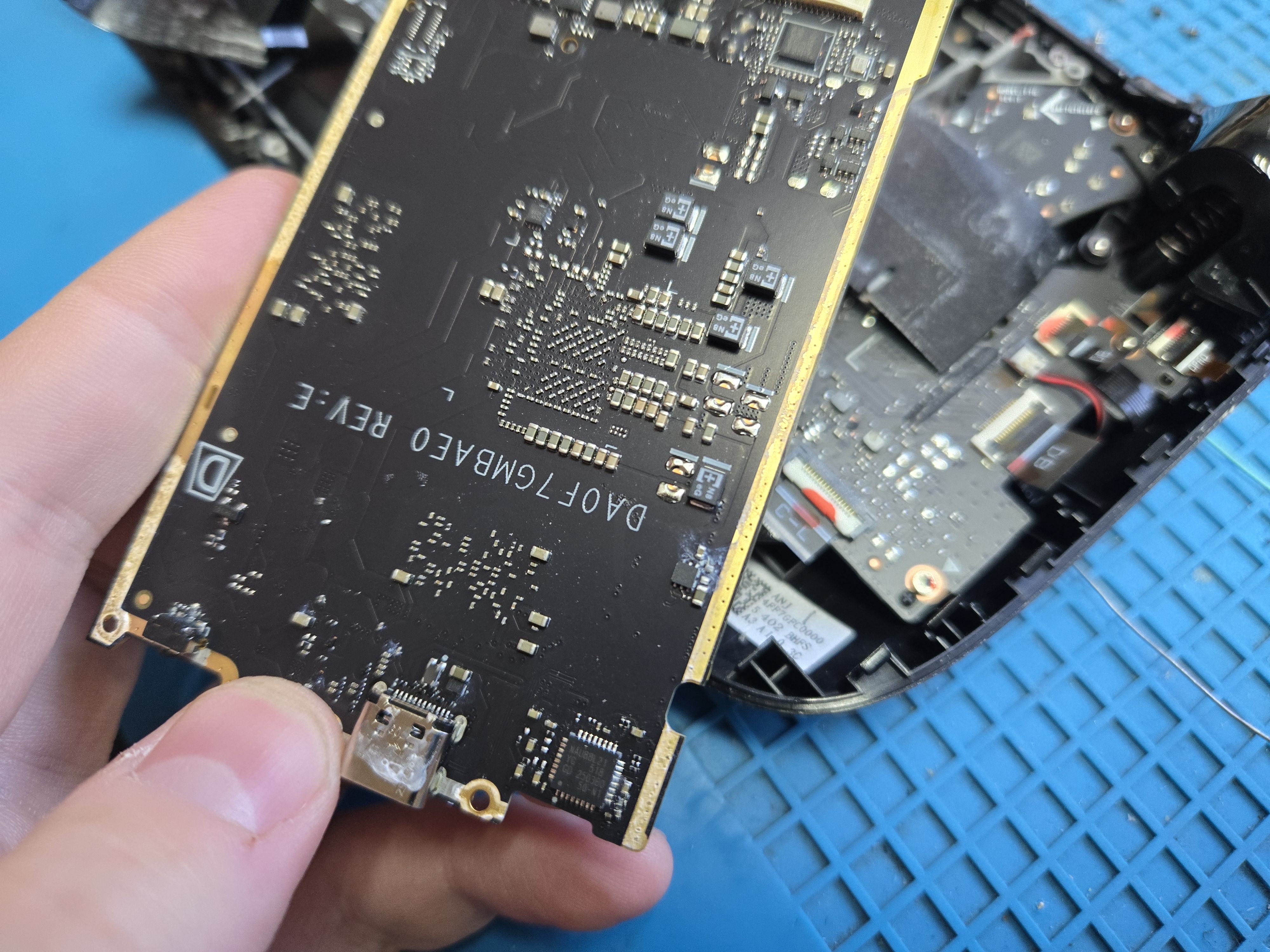

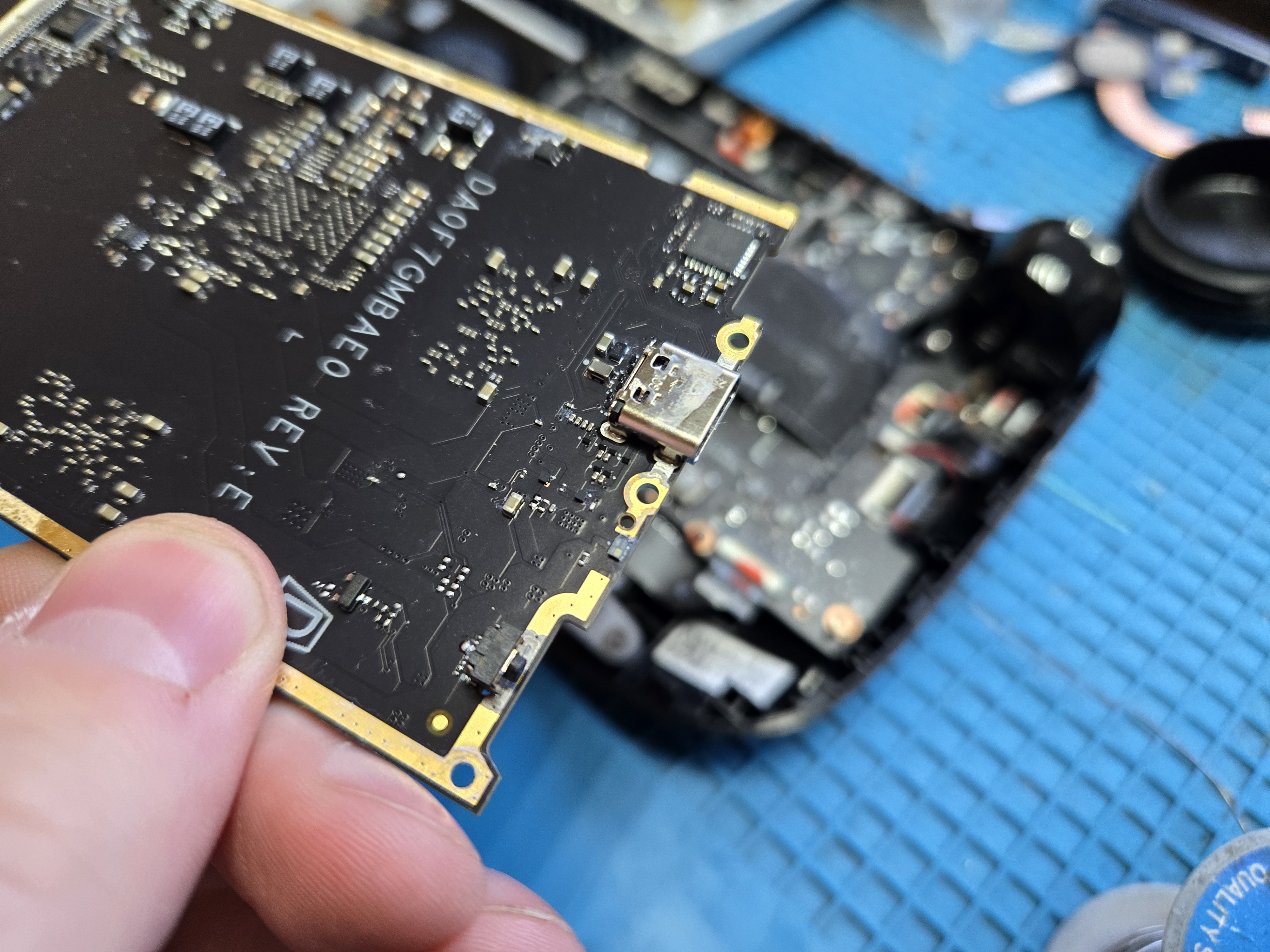

После полной разборки и извлечения материнской платы версии OLED мы провели визуальный осмотр и прозвонку цепей. Выявлены следующие неисправности.

• Множественные окисления по всей плате — на выводах компонентов, в разъёмах и вокруг силовых цепей; без отмывки дальнейший ремонт бессмысленен, так как оксид не проводит ток и создаёт паразитные утечки.



• Входная линия питания 12 В в коротком замыкании — консоль не реагировала на зарядку; причина в пробитых входных конденсаторах и сгоревших коммутирующих элементах.



• Три сгоревших ключа-транзистора, которые распределяют питание по блокам платы; они либо замыкали линию на землю, либо разрывали её.



• Дроссели с маркировкой 2R2 (2,2 мкГн) в замыкании — стоят на выходах DC-DC преобразователей, и их пробой означает коротыш по нагрузке после дросселя.
• Аудиокодек NAU88L21 в коротком по питанию — пока он был в КЗ, он утягивал свою линию вниз и не давал системе инициализироваться.

• Мультиконтроллер ITE81302VG-102 неисправен — это главный дирижёр платы, управляющий зарядкой, батареей, кнопками, вентилятором и портами; без живого контроллера консоль не включится никогда.



Как мы ремонтировали

1. Отмывка платы ультразвуком и ручной чисткой проблемных зон, чтобы убрать окислы и увидеть реальные обрывы и короткие замыкания.
2. Поиск и устранение КЗ на 12 В и по первичным шинам: выпаяны пробитые конденсаторы и сгоревшие ключи.
3. Замена силовой обвязки — перебраны дроссели 2R2 и фильтры вокруг них, восстановлены повреждённые переходы.
4. Замена аудиокодека NAU88L21 на заведомо исправный с проверкой линий звука.
5. Замена мультиконтроллера ITE81302VG-102 с перепайкой корпуса, проверкой паек и прошивкой контроллера.
6. Контрольная сборка: плата возвращена в корпус, подключены дисплей, батареи и шлейфы кнопок и стиков.

Результат работы

• Steam Deck OLED включился с первого раза после всех операций.
• Корректно определяются зарядка, батарея, оба порта USB-C, Wi-Fi и Bluetooth.
• Звук работает полностью — динамики, наушники и микрофон (проверено отдельно, так как кодек менялся).

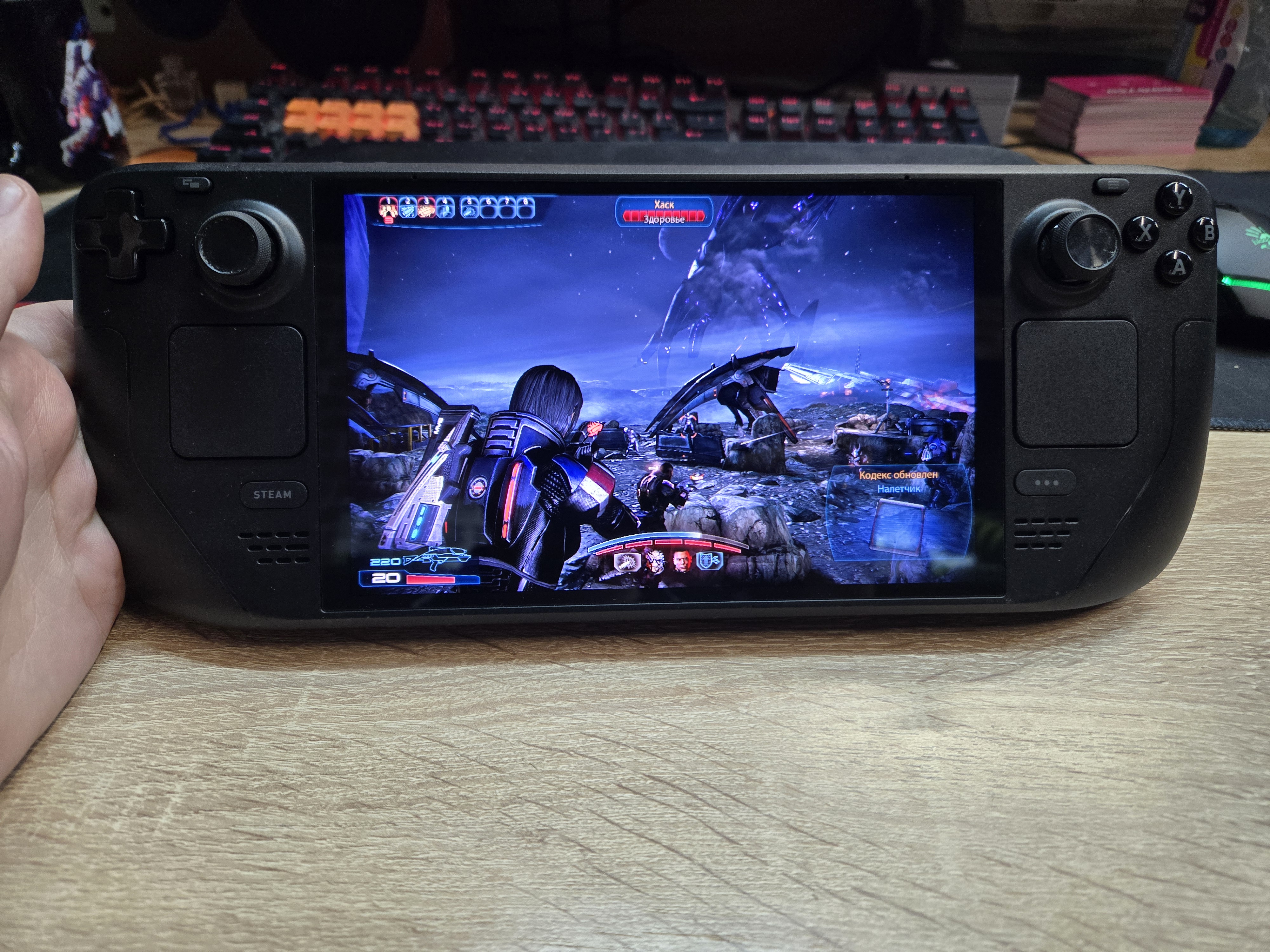

• Стресс-тест в тяжёлой игре: картинка без артефактов, стики и кнопки отрабатывают, троттлинга и вылетов нет.



• То, что было кирпичом после утопления, теперь гоняет AAA-тайтлы.

Что делать, если вы залили Steam Deck

• Не включайте и не ставьте на зарядку — каждое подаче питания на мокрую плату сжигает ещё один узел.
• Не сушите феном и не кладите в рис: фен загоняет влагу глубже и даёт статику, а рис не вытягивает воду из-под чипов.
• Разбирайте и несите в сервис — окислы и скрытые КЗ лечатся только промывкой и дефектовкой цепей под микроскопом.
• Чем раньше, тем дешевле: при своевременной отмывке часто хватает чистки и пары конденсаторов без перепайки мультиконтроллера и кодека.
